礦用多功能預警與語音通話系統

--------------------------------------------------------------

傳統的礦用聲光語音信號系統在煤礦井下被廣泛應用，主要用于現場工作人員的聯絡和預警，但是，功能比較少，很難與第三方系統對接。

為了不斷滿足客戶的功能需求，我公司不斷對聲光語音信號系統進行升級，逐步形成了一套獨居特色的多功能語音信號系統，能夠?qū)崿F(xiàn)皮帶、猴車、絞車等長距離運輸設備沿線的控制、廣播、打點、通話、數據采集、語音聯動等功能，使礦井自動化系統功能更加完善。

1、系統架構

2、系統主要關聯產品

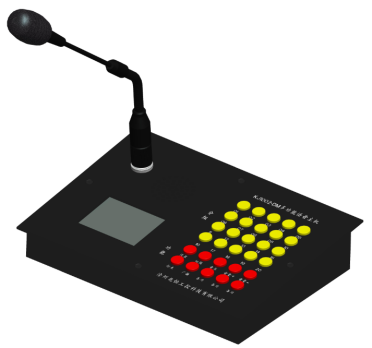

1) KJ1002-DM多功能語音主機

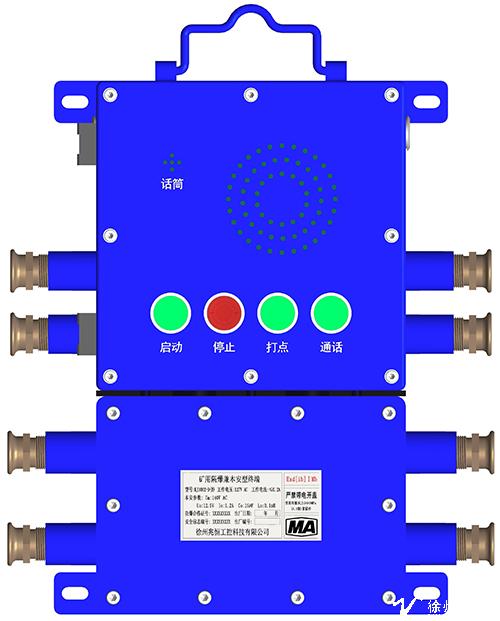

2)  KJ1002-D(A)礦用隔爆兼本安型終端

3) KJ1002-D(B)礦用隔爆兼本安型終端

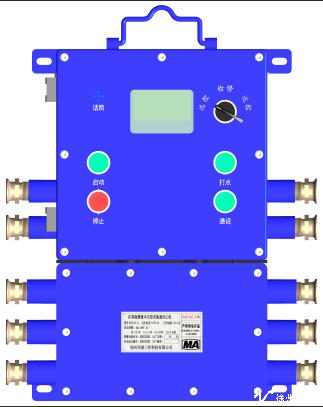

4) KXH127（A)礦用隔爆兼本安型通訊聲光信號器

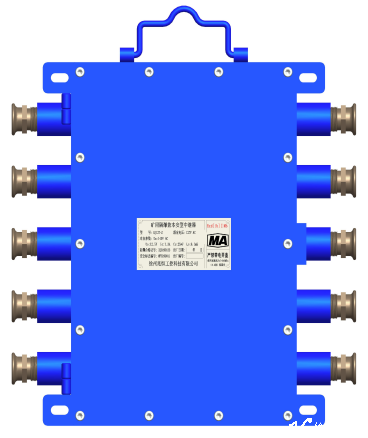

5)  KJ127-Z礦用隔爆兼本安型中繼器

3、系統主要功能

1)廣播通話功能：地面監控室可以通過多功能語音主機對全局進行語音廣播，井下工作人員聽到廣播信息后，可以通過語音終端或信號器與地面監控室進行通話。

2)組播通話功能：地面監控室可以通過多功能語音主機對某一區域進行廣播，井下工作人員聽到廣播后，可以通過語音終端或信號器與地面監控室進行通話。

3)組內通話通能：使用CAN總線進行物理連接的語音終端或信號器被定義為一組，同一組的信號器，可以進行組內通話。

4)全局打點功能：地面監控室可以通過多功能語音主機對全局進行打點。

5)區域打點功能：地面監控室可以通過多功能語音主機對某一區域進行打點。

6)組內打點功能：使用CAN總線進行物理連接的語音終端或信號器被定義為一組，同一組的信號器，可以進行組內打點。

7)故障報警功能：能夠與控制系統進行融合，當設備發生故障或者設備保護動作時，系統能自動發出語音報警信號（如皮帶保護預警、猴車到站提示、泵房液位超限等）。

8)啟車預警功能：能夠與控制系統進行融合，當設備啟車時，能夠發出啟車預警，提醒沿線工作人員注意安全。

9)預置語音功能：用戶可以根據自己的需求，將需要的語音段拷貝到優盤內，將優盤插入到語音主機即可。

10)能采集設備沿線的傳感器信號，并進行匯總和上傳，通過Modbus TCP協議與自動化系統對接。

11)能夠與自動化系統聯控，實現設備控制方式轉換、設備啟動、設備停止系統閉鎖等控制功能。
